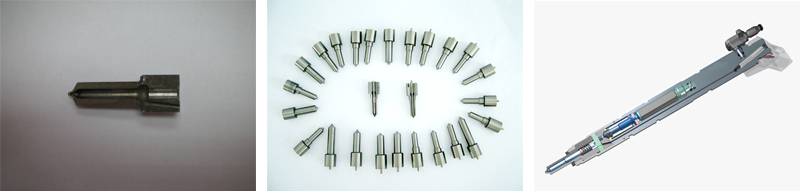

油嘴實物及應用示例：

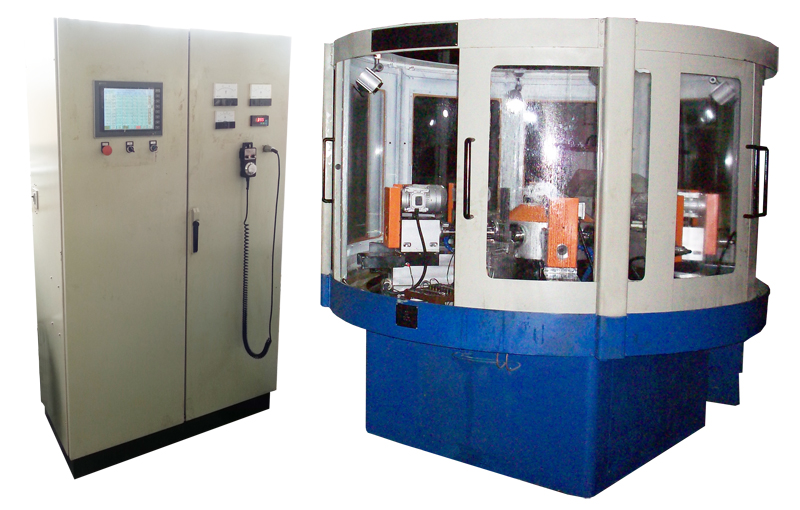

噴油嘴數控鉆床介紹：
噴油嘴數控回轉鉆床主要用于噴油嘴針閥體偶件淬火前的粗加工工序，是通過一次裝夾，在一個幾何回轉中心上，通過工位的轉換，分別完成預鉆中心孔、中孔、平底、倒角、座面、大端面、壓力室等工序的加工、解決了傳統工藝在不同設備上分別加工中孔、座面、壓力室、大端面等因重復裝夾出現的質量和合格率低的問題；通過該機床加工后，充分保證后續加工余量均勻而少，為淬火后精加工提高生產效率，提高產品質量，為柴油機排放達到歐Ⅳ標準奠定了基礎，該機床分度機構采用高精度梳齒盤回轉工作臺，總體結構設計合理，加工精度高；添補了國內外空白。
該機床電氣采用國際領先的日本橫河PLC作為控制系統，安川伺服系統驅動控制刀具進給量，按照預先編制好的程序控制伺服驅動系統（刀具）進給，配合輸入/輸出的光電感應設備及時檢測反饋，以上充分保證了該機床的性能穩定，不易出現故障，操作簡單，只須按一鍵而自動執行，易于維護和保養。從根本上提高了生產效率，既解放了人力，又保證了產品質量。
其它設備與我們?cè)O(shè)備加工精度對比：
|
|
其它設備 工藝 |
我們?cè)O(shè)備 工藝 |
|
中孔座面跳動 |
0.05-0.08 |
0.003-0.02 |
|
圓柱度 |
0.01 |
0.003 |
|
壓力室與中孔同軸度 |
0.1 |
0.01 |
|
軸向各尺寸控制 |
〉0.05 |
<0.03 |
|
粗糙度 |
》Ra0.64 |
《Ra0.32 |
